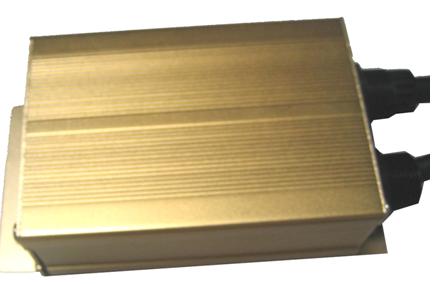

JS-2524-I-5



  后端行程开关        ←          →　　前端行程开关

A(限位)             油门增加                 油门减小         B（原点）

─●────●──────●──────●──────●─────●

       SK5       SK4           SK3            SK2           SK1

　　1、电机搅拌由六位五锁旋转开关SK来控制，开关每次只能有一个触头闭合;

2、通电开机,电机自动运行到油门最小处,即电机伸长到最长位置B(原点).

3、旋转互锁开关SK，使开关对应触点K1、K2、K3、K4、K5闭合，油门电机运行到开关触点对应的位置X1、X2、X3、X4、X5。在运行过程中，如果开关由人工操作控制改变触点K1、K2、K3、K4、K5的位置，油门电机马上响应开关指令。

4、旋转开关SK使对应K5触点闭合，为油门最大位置，这时电机收缩退回到最短位置。

地址:成都市交大路2号加州印象422室 邮编:610031 http://www.bswinch.com/
咨询电话,028-87609950 87615884 13036689979 传真028-87609950 电子邮件:ahuykk@tom.co

5、旋转开关SK使对应K触点闭合，为油门电机设置好的工作位置，可由人工通过操作面板设定好，一旦设定确定后，工作位置固定不变，如须再改动，则通过人工重新设定。

6、K1、K2、K3、K4、K5没有优先等级。



                                                             SK1

S1  绿色：扭动开关触点SK1，                         0V

                                                             SK2

    黄色：扭动开关触点SK2，                         0V

                                                             SK3

    兰色：外接信号开关SK3，                         0V

                                                             SK4

    白色：外接信号开关SK4，                         0V

                                                             SK5

    棕色: 外接信号开关SK5                           0V



屏蔽层：0V、控制信号公共端

红色：12-24V    （正极）

黑色： 0V       （负极）



地址:成都市交大路2号加州印象422室 邮编:610031 http://www.bswinch.com/
咨询电话,028-87609950 87615884 13036689979 传真028-87609950 电子邮件:ahuykk@tom.co

S2

 1  白     A+

 2  兰     A-

 3  黄     B+

 4  绿     B-

 5  红     原点开关(1)

 6  黑     原点开关(1)

 7  灰     限位开关(2)

 8  棕     限位开关(2)

地址:成都市交大路2号加州印象422室 邮编:610031 http://www.bswinch.com/
咨询电话,028-87609950 87615884 13036689979 传真028-87609950 电子邮件:ahuykk@tom.co

三：油门直线电机原理图
