拉力有12000磅（5443公斤） 15000磅（6803公斤）20000磅（9090公斤）30000磅（13636公斤）可选择
|
| |
特點
● 強而有力，體積小，重量輕
● 運轉平順且穩定
● 採用高效率穩定扭力輸出之享譽全球丹麥Danfoss馬達
● 二段游星齒輪結構，堅固耐用且傳動效率高
● 機構內彈簧拖式剎車搭配外部抗衡閥雙剎車，制動效果佳
● 旋轉式內齒結構之離合器可輕易將鋼索快速拖出
● 10:1 節徑比(索輪內徑/鋼索直徑)確保使用於工業場合，如拖救車，急救車，消防車 |
| |
|
| |
規格
| |
單線拉力 : 5,443 kg / 12,000 lb |
| |
單線速度 : 11 mpm / 35.4 fpm |
| |
工作壓力 : 140 bar / 2,030 psi |
| |
最大油量 : 15.9 g / min (60 l / min) |
| |
馬達排氣量 : 125 cm3 / rev (7.6 in3 / rev) |
| |
馬達運轉 :.逆時鐘 |
| |
齒輪結構 : 二段游星齒輪 |
| |
齒輪減速比 : 19.4 ： 1 |
| |
離合器 : 旋轉式內齒結構 |
| |
剎車 :彈簧拖式搭配抗衡閥,雙剎車 |
| |
索輪尺寸 : Ø 127 mm x 255 mm (Ø 5” x 10”) |
| |
安裝尺寸 : 303.5 mm x 114.3 mm(12" x 4.5")
368.5 mm x 171.2 mm(14.5" x 6.7") |
| |
● 一年產品保固 | |
| |
|
| |
標準配件
● 四向導輪 WA-0504
● 鋼索壓板 WA-0902
● 空氣離合器 WA-1001
● 抗衡閥 WA-1301
|
| |
|
| |
拉力與鋼索容量
|
鋼索 層 |
每層拉力 kg / lb |
在 15.9 g/min (60 l/min)之線速 mpm/fpm |
總鋼索容量
m/ft |
| 第一層 |
5,443 / 12,000 |
11.0 / 35.4 |
8.8 / 28.8 |
| 第二層 |
4,641 / 10,232 |
12.6 / 41.3 |
19.2 / 63 |
| 第三層 |
4,045 / 8,919 |
14.5 / 47.6 |
31.3 / 102 |
| 第四層 |
3,585 / 7,905 |
16.4 / 53.8 |
40 / 131 | 建議使用 Ø 12 mm x 40 m (Ø 1/2” x 131’) 6 x W(19) IWRC鋼索 |
| |
警示
絞盤不得使用於垂直吊貨或乘載人員 |
|

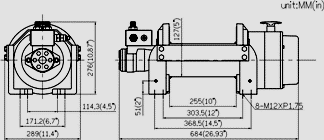

尺寸 |
| |
 |
|
油壓源安裝(PTO驅動引擎) |
|
|
|
優勢
專業絞盤由PTO驅動引擎適用於各種拖救場合且成本具競爭性，強而有力，可靠性佳，體積小，重量輕且可依油量多寡作變速用 |
| |
包裝
● 絞盤重量 : 71 kg / 156.5 lb
● 毛重 : 87 kg / 191.8 lb
● 紙箱尺寸 : 762 x 415 x 311 mm (30” x 16.3” x 12.2”) |
